多孔性陶瓷真空吸盤：高效應用與技術優勢

        多孔性陶瓷真空吸盤是現代工業製造中不可或缺的重要元件之一，特別在高精度、高要求的應用中更是扮演關鍵角色。其主要功能在於利用陶瓷材料的微孔結構，透過真空吸附技術有效抓取並固定各種材質的產品，廣泛應用於半導體、電子元件、生物科技及玻璃加工等領域。

多孔性陶瓷真空吸盤的技術原理

           多孔性陶瓷材料具有均勻分布的微孔結構，這些微孔可以有效地分散和穩定真空吸力，實現穩定的吸附效果。由於陶瓷材料具有優異的耐熱性、耐磨性和化學穩定性，它們在高溫、高壓等惡劣環境中仍能保持卓越性能。

         此外，陶瓷的非金屬特性使其具有抗磁性，這在處理精密電子元件或半導體晶片時尤為重要，可避免電磁干擾帶來的精度問題。

多孔性陶瓷真空吸盤的應用優勢

1. 精密吸附能力：多孔性陶瓷真空吸盤的微孔結構可分散吸附力，適合抓取薄片狀或易碎物品，例如半導體晶片、玻璃面板或光學元件。
2. 無痕吸附：與傳統的橡膠吸盤不同，多孔性陶瓷吸盤不會留下壓痕或殘留物，確保被吸附產品表面無損傷，特別適合應用於高精密零件的搬運和加工。
3. 耐高溫和耐腐蝕：陶瓷材料的耐高溫和耐化學腐蝕特性使其適合在極端條件下長時間工作，這是許多其他材質無法實現的優勢。
4. 抗靜電與抗磁性：多孔性陶瓷吸盤不導電且具有抗磁性，這對於半導體和電子元件製造過程中特別重要，避免靜電或磁性干擾影響產品質量。

多孔性陶瓷真空吸盤的應用範圍

• 半導體製造：在晶片生產過程中，多孔性陶瓷真空吸盤被用於精密定位和搬運，保證高精度的操作。
• 光學與玻璃工業：用於搬運和固定光學鏡片、玻璃面板等不易損傷的材料，確保產品在加工過程中的穩定性。
• 生物科技：用於操作精密的生物樣本，保持高潔淨度和無污染的操作環境。
• 電子元件製造：處理各類脆弱電子元件，如 LED、LCD 面板，確保安全、無痕的操作過程。

結語

多孔性陶瓷真空吸盤因其卓越的精度、無痕吸附及耐高溫耐腐蝕性能，成為眾多高科技產業中不可或缺的技術工具。隨著工業製造的精度需求日益提升，多孔性陶瓷真空吸盤的應用將會更加廣泛。無論是在半導體製造、光學加工還是生物科技領域，這項技術都展現出巨大的潛力與價值。

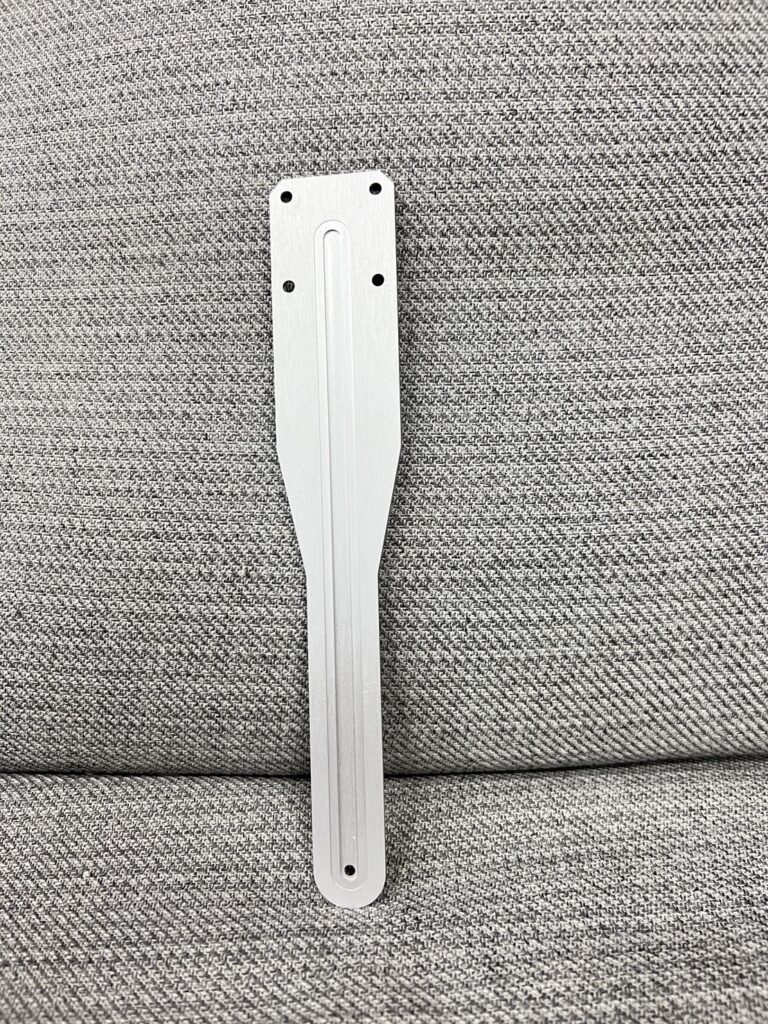

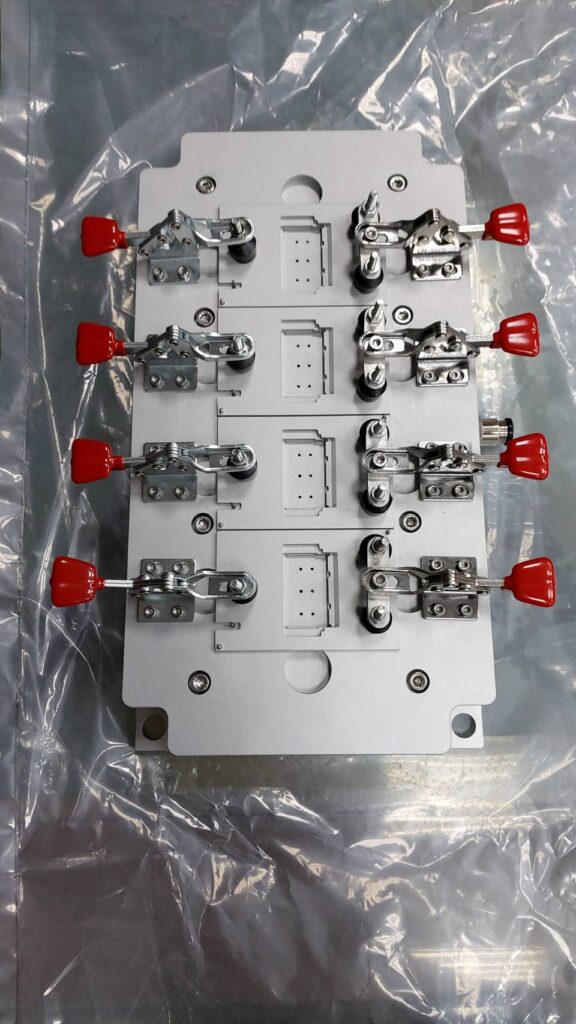

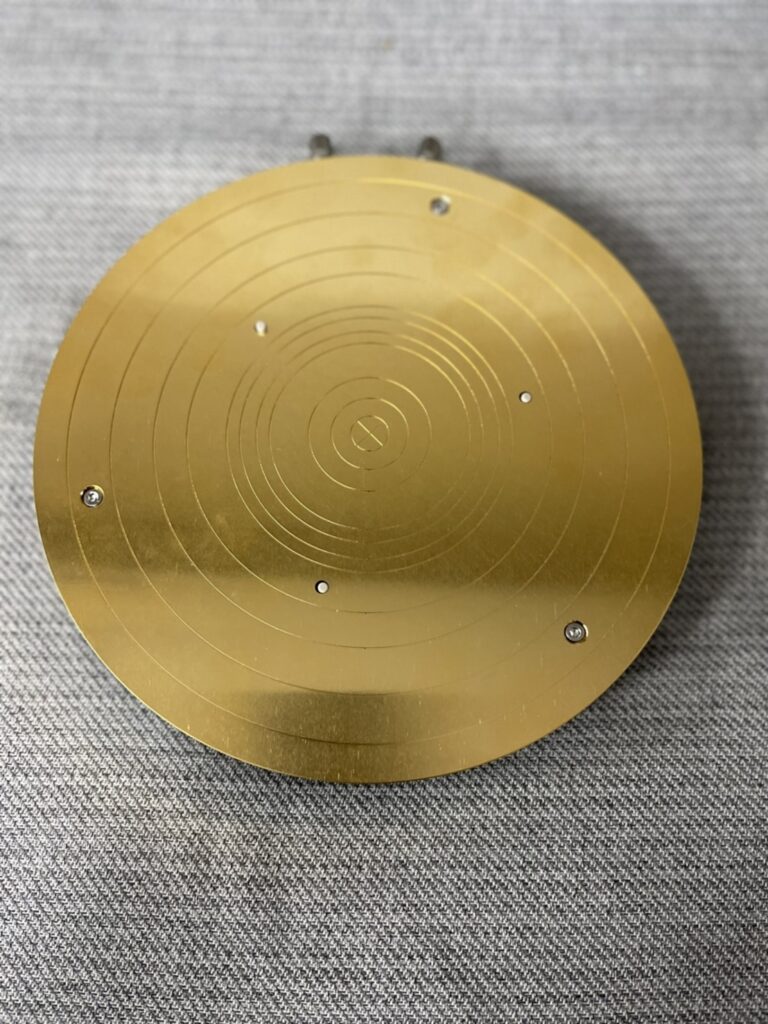

規格樣式
